一、InGaAs探测器件核心特点

1. 宽光谱响应范围

   波段覆盖：典型响应波长0.9~1.7 μm（标准型），部分器件可扩展至0.4~2.6 μm（宽谱型），完美覆盖短波红外（SWIR）光谱。

2. 穿透能力：对硅基器件不敏感的近红外光（如1.5 μm）具备高探测效率，适用于特殊环境检测。


3. 高性能指标

   高灵敏度：量子效率（QE）>80%，暗电流低至pA级，适用于弱光探测场景。
   快速响应：响应时间可达纳秒级，支持高频信号采集（如激光脉冲检测）。
   低噪声：信噪比（SNR）优异，提升微弱信号识别能力。


4. 环境适应性

   温度稳定性：可在-40°C至+85°C宽温范围内工作，适应工业及户外严苛环境。
   抗辐射性：适用于空间通信、核工业等辐射场景。


5. 封装灵活性

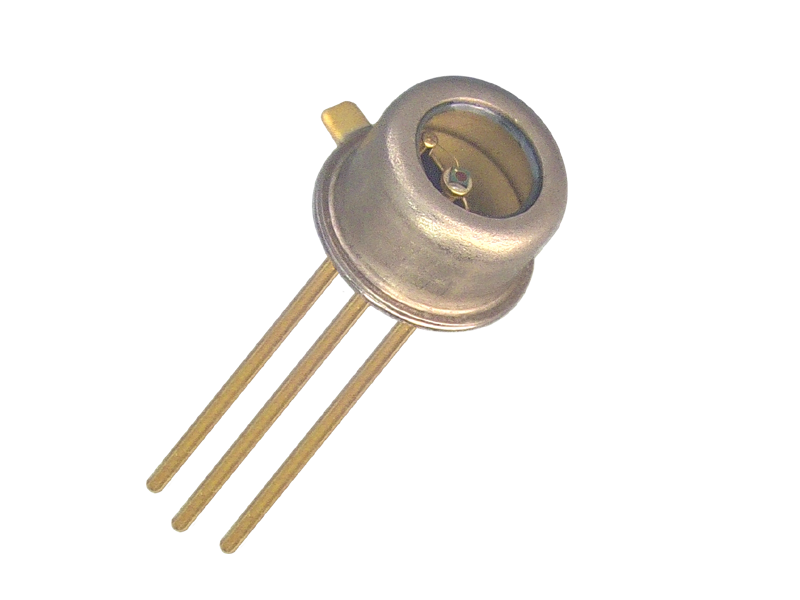

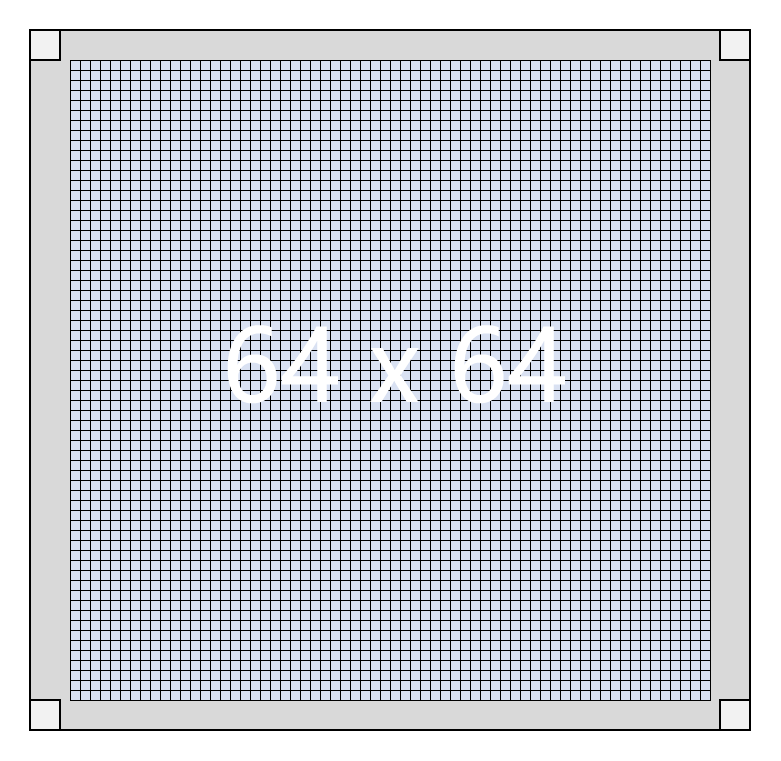

   支持TO封装、陶瓷封装、阵列集成（如线阵/面阵），满足不同场景需求。

二、InGaAs探测器件的典型应用场景

1. 光纤通信与光网络

• 用于1.31 μm和1.55 μm光信号接收，是5G基站、数据中心光模块（如100G/400G收发器）的核心组件。

•

2. 激光雷达（LiDAR）与自动驾驶

• 探测1550 nm人眼安全激光脉冲，用于车载LiDAR、无人机避障及地形测绘。

•

3. 光谱分析与工业检测

• 半导体晶圆缺陷检测（利用SWIR穿透硅的特性）。

  • 农产品分选（水分含量检测）、药品成分分析。

  •

4. 量子通信与科研仪器

• 单光子探测（InGaAs-APD）用于量子密钥分发（QKD）、量子计算中的光子计数。

•

5. 医疗成像与生物传感

• 近红外光学相干断层扫描（OCT），用于眼科、皮肤科成像。

  • 血氧饱和度（SpO₂）无创检测。

  •

6. 安防与夜视

• 夜间监控（SWIR成像可穿透烟雾/玻璃）、激光夜视仪。
